ソケットフリューム（ＳＦ）
		水路幅400〜2,200mmまでの断面設定。

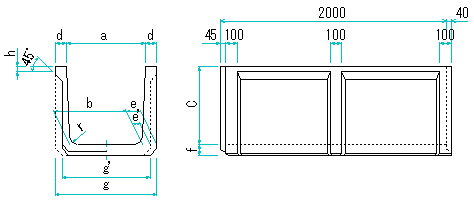

ソケットフリューム（ＳＦ）
呼　び　名 幅(a)×深さ(b)	寸　　法　　（mm)									参考質量 (kg)	備　　　　考
	a	b	c	d	e	f	g	h	r
400×500	400	350	500	75	100	75	550	40	70	452
500×500	500	450					650			488
600×500	600	550					750			523
700×500	700	650					850			558
800×500	800	750					950			593
900×500	900	850					1,050			629
1000×500	1,000	950					1,150			664
400×600	400	350	600	85	110	85	570	40	70	544
500×600	500	450					670			585
600×600	600	550					770			624
700×600	700	650					870			664
800×600	800	750					970			709
900×600	900	850					1,070			743
1000×600	1,000	950					1,170			783
1100×600	1,100	1,050					1,270			823
1200×600	1,200	1,150					1,370			863
500×700	500	440	700	100	130	100	700	45	80	759
600×700	600	540					800			806
700×700	700	640					900			853
800×700	800	740					1,000			899
900×700	900	840					1,100			946
1000×700	1,000	940					1,200			993
1100×700	1,100	1,040					1,300			1,040
1200×700	1,200	1,140					1,400			1,087
1300×700	1,300	1,240					1,500			1,134
1400×700	1,400	1,340					1,600			1,181
600×800	600	540	800	105	135	100	810	45	80	940
700×800	700	640					910			987
800×800	800	740					1,010			1,034
900×800	900	840					1,110			1,081
1000×800	1,000	940					1,210			1,127
1100×800	1,100	1,040					1,310			1,174
1200×800	1,200	1,140					1,410			1,221
1300×800	1,300	1,240					1,510			1,268
1400×800	1,400	1,340					1,610			1,315
1500×800	1,500	1,440					1,710			1,362
1600×800	1,600	1,540					1,.810			1,409
600×900	600	520	900	110	150	110	820	50	80	1,101
700×900	700	620					920			1,151
800×900	800	720					1,020			1,203
900×900	900	820					1,120			1,255
1000×900	1,000	920					1,220			1,306
1100×900	1,100	1,020					1,320			1,358
1200×900	1,200	1,120					1,420			1,410
1300×900	1,300	1,220					1,520			1,462
1400×900	1,400	1,320					1,620			1,513
1500×900	1,500	1,420					1,720			1,565
1600×900	1,600	1,520					1,820			1,617
1700×900	1,700	1,620					1,920			1,668
1800×900	1,800	1,720					2,020			1,719
700×1000	700	620	1,000	120	160	120	940	50	100	1,301
800×1000	800	720					1,040			1,357
900×1000	900	820					1,140			1,414
1000×1000	1,000	920					1,240			1,470
1100×1000	1,100	1,020					1,340			1,527
1200×1000	1,200	1,120					1,440			1,582
1300×1000	1,300	1,220					1,540			1,639
1400×1000	1,400	1,320					1,640			1,695
1500×1000	1,500	1,420					1,740			1,752
1600×1000	1,600	1,520					1,840			1,808
1700×1000	1,700	1,620					1,940			1,864
1800×1000	1,800	1,720					2,040			1,920
1900×1000	1,900	1,820					2,140			1,977
2000×1000	2,000	1,920					2,240			2,033
800×1100	800	710	1,100	140	185	140	1,080	55	100	1,655
900×1100	900	810					1,180			1,720
1000×1100	1,000	910					1,280			1,786
1100×1100	1,100	1,010					1,380			1,852
1200×1100	1,200	1,110					1,480			1,917
1300×1100	1,300	1,210					1,580			1,983
1400×1100	1,400	1,310					1,680			2,049
1500×1100	1,500	1,410					1,780			2,115
1600×1100	1,600	1,510					1,880			2,181
1700×1100	1,700	1,610					1,980			2,246
1800×1100	1,800	1,710					2,080			2,312
1900×1100	1,900	1,810					2,180			2,377
2000×1100	2,000	1,910					2,280			2,443
2100×1100	2,100	2,010					2,380			2,509
900×1200	900	800	1,200	150	200	150	1,200	55	100	1,954
1000×1200	1,000	900					1,300			2,035
1100×1200	1,100	1,000					1,400			2,105
1200×1200	1,200	1,100					1,500			2,176
1300×1200	1,300	1,200					1,600			2,246
1400×1200	1,400	1,300					1,700			2,316
1500×1200	1,500	1,400					1,800			2,386
1600×1200	1,600	1,500					1,900			2,457
1700×1200	1,700	1,600					2,000			2,527
1800×1200	1,800	1,700					2,100			2,598
1900×1200	1,900	1,800					2,200			2,668
2000×1200	2,000	1,900					2,300			2,739
2100×1200	2,100	2,000					2,400			2,808
2200×1200	2,200	2,100					2,500			2,879
