鉄筋コンクリートベンチフリューム

ベンチフリューム�U形

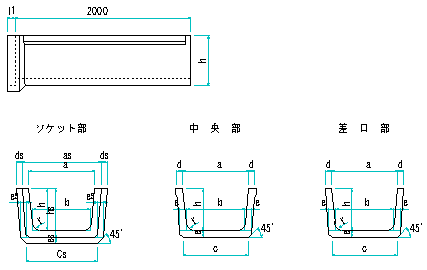

ベンチフリューム（ＢＦ）
呼　び　名	寸　　法　　（mm)												参考質量 (kg)	備　　　　考
	a	b	c	d	e	h	r	as	cs	ds	es	hs
200	200	170	205	30	35	150	30	275	239	35	35	186	90
250	250	215	250	30	35	175	30	325	264	35	35	211	106
300	300	260	300	30	40	200	40	375	334	35	35	241	136
350	350	300	345	35	45	235	50	435	384	35	35	261	180
400	400	345	395	40	50	260	50	495	434	40	40	311	228
450	450	390	440	40	50	295	50	545	479	40	40	346	254
500	500	435	490	45	55	320	60	605	534	45	45	376	308
550	550	475	535	45	60	355	60	655	584	45	45	416	352
600	600	520	580	45	60	380	60	705	629	45	45	441	378
650	650	565	630	45	65	415	70	755	679	45	45	481	438
700	400	610	680	50	70	440	70	815	729	50	50	511	508
800	800	695	770	50	75	490	70	915	824	50	50	566	598
900	900	785	870	55	85	550	80	1,025	929	55	55	636	758
1000	1,000	875	965	55	90	600	80	1,125	1,029	55	60	691	870

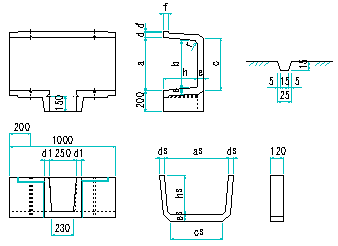

ベンチフリューム分水

ベンチフリューム用分水
呼　び　名	寸　　法　　（mm)														参考質量 (kg)		備　　　　考
	a	b	c	d	d'	d1	e	f	h	r	as	ds	es	hs
															本体	受台
200	200	170	205	30	10	40	35	25	150	30	275	35	40	191	46	7
250	250	215	250	30	10	40	35	30	175	30	325	35	40	216	53	8
300	300	260	300	30	10	40	40	30	200	40	375	35	40	246	68	9
350	350	300	345	35	10	50	45	35	235	50	435	35	40	286	88	11
400	400	345	395	40	15	50	50	40	260	50	495	40	45	316	112	14
450	450	390	440	40	15	50	50	40	295	50	545	40	45	351	125	15
500	500	435	490	45	15	50	55	45	320	60	605	45	50	381	150	19
550	550	475	535	45	-	50	60	-	355	60	655	45	50	421	169	20
600	600	520	580	45	-	50	60	-	380	60	705	45	50	446	181	22
650	650	565	630	45	-	60	65	-	415	70	755	45	50	486	209	23
