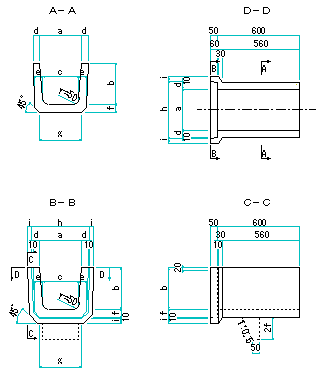

プレキャストコンクリートＵ型（タテ溝）
		Ｄｖ-Ｐｕ・ａ・ｂ

Ｄｖ-Ｐｕ・ａ・ｂ
呼　び　名	寸　　法　　(mm)									参考質量 (kg)	備　考
	a	b	c	d	e	f	g	h	i
Dv-Pu・0.18・0.18	180	180	170	35	40	40	190	270	25	36
0.24・0.24	240	240	220	45	50	50	240	350	25	59
0.30・0.30	300	300	260	50	60	60	300	420	30	83
0.36・0.36	360	360	310	50	65	65	360	480	35	103
0.45・0.45	450	450	400	55	70	70	430	600	40	140
注記） 　1.勾配が急変する箇所には、ふたを３枚設置する。 　2.ふたは、PCV(1)の規格によること。 　3.ソケットは縦勾配の高い方に向けること。 　4.滑り止め付は、５ケに１ケの割合を標準とする。
