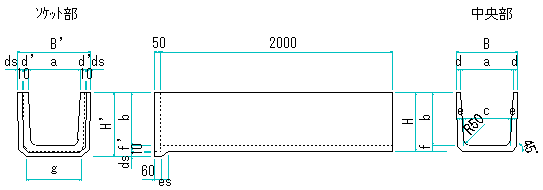

プレキャストコンクリートＵ型側溝（長尺）
		Ｄｓ-Ｐｕｌ・ａ・ｂ

Ｄｓ-Ｐｕl・ａ・ｂ
呼　び　名	寸　　法　　(mm)															参考質量 (kg)	備　考
	a	b	c	d	e	f	g	B	H	d'	ds	es	f'	B'	H'
Ds-Pul・0.30・0.30	300	300	260	40	50	50	300	380	350	46	30	30	56	472	396	224
0.45・0.45	450	450	400	40	55	55	430	530	505	46	40	56	61	642	561	348
0.60・0.60	600	60	540	40	60	60	600	680	660	46	55	71	66	822	731	507

Ｄｓ-Ｐｕl（Ｓ1）・ａ・ｂ
呼　び　名	寸　　法　　(mm)															参考質量 (kg)	備　考
	a	b	c	d	e	f	g	B	H	d'	ds	es	f'	B'	H'
Ds-Pul(S1)・0.30・0.30	300	300	260	50	60	60	300	400	360	56	30	46	66	492	406	267
0.45・0.45	450	450	400	55	70	70	430	560	520	61	40	56	76	672	576	445
0.60・0.60	600	60	540	70	80	80	600	740	680	76	55	71	86	882	751	701

Ｄｓ-Ｐｕl（Ｓ2）・ａ・ｂ
呼　び　名	寸　　法　　(mm)															参考質量 (kg)	備　考
	a	b	c	d	e	f	g	B	H	d'	ds	es	f'	B'	H'
Ds-Pul(S2)・0.30・0.30	300	300	260	50	60	60	300	400	360	56	30	46	66	492	406	274
0.45・0.45	450	450	400	55	70	70	430	560	520	61	40	56	76	672	576	455
0.60・0.60	600	60	540	70	80	80	600	740	680	76	55	71	86	882	751	716
