Ｌ形側溝
		１種、２種および無筋 JIS A 5372およびJIS A 5371

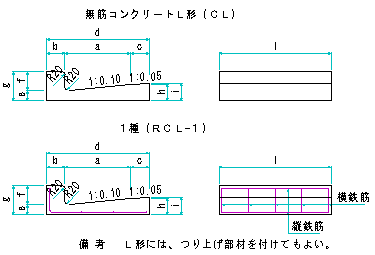

Ｌ形側溝　無筋および１種
呼　び　名		寸　法　(mm)										参考重量 (kg)	備　　考
		a	b	c	d	e	f	g	h	i	L
無筋	250A	250	100	-	350	75	100	175	100	-	600	54
	250B	250		100	450					105		68
１種	250A	250		-	350	55		155	80	-		46
	250B	250		100	450				80	85		58
	300	300		100	500				85	90		65
	350	350		100	550				90	95		72

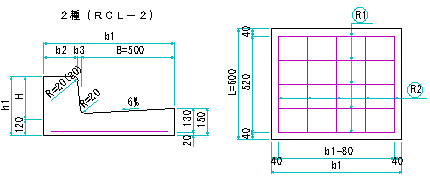

Ｌ形側溝　２種
呼　び　名		寸　法　(mm)							参考質量 (kg)	備　　考
		b1	b2	b3	H	h1	R	L
２種	500A	665	150	15	150	270	20	600	166
	500B	700	180	20	200	320	30		194
	500C	705	180	20	250	370	30		210
