| 大型ＡＶＳ側溝片直壁 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 水路幅700〜1000 |  |
|||||||
| 特徴 | ||||||||
|---|---|---|---|---|---|---|---|---|
|

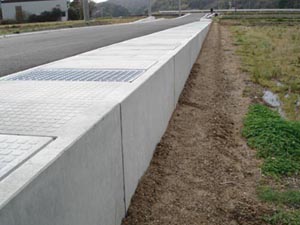

片側の側壁が直面となっているため、片側が露出するような箇所に最適です。また、アート模様のため景観面に優れているだけでなく、滑り止め効果も期待できます。 |
 |
|||||||

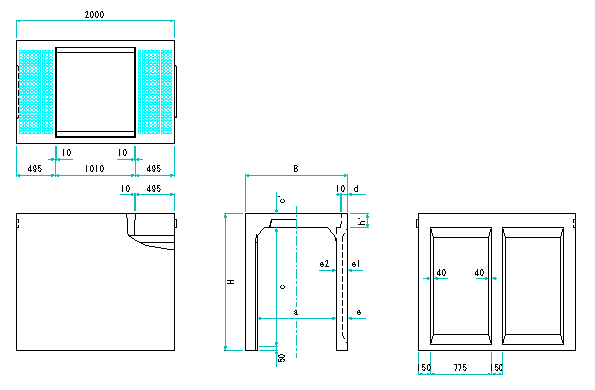

| アートＶＳ側溝・大型片直壁（本体） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び名 （幅×深さ） |
寸 法 （mm) | 参考重量 （kg) |
備 考 | ||||||||
| B | H | a | c | c' | d | e | e1 | h1 | |||
| 700× 500 | 970 | 700 | 700 | 500 | 150 | 70 | 135 | 65 | 150 | 1,019 | |
| × 600 | 800 | 600 | 1,118 | ||||||||
| × 700 | 900 | 700 | 1,219 | ||||||||
| × 800 | 1,000 | 800 | 1,319 | ||||||||
| × 900 | 1,100 | 900 | 1,421 |
||||||||
| ×1000 | 1,200 | 1,000 | 1,523 | ||||||||
| ×1100 | 1,300 | 1,100 | 1,623 | ||||||||
| ×1200 | 1,400 | 1,200 | 1,725 | ||||||||
| ×1300 | 1,500 | 1,300 | 1,831 | ||||||||
| ×1400 | 1,600 | 1,400 | 1,932 | ||||||||
| ×1500 | 1,700 | 1,500 | 2,034 | ||||||||
| ×1600 | 1,800 | 1,600 | 2,135 | ||||||||
| ×1700 | 1,900 | 1,700 | 2,236 | ||||||||
| 800× 600 | 1,080 | 810 | 800 | 600 | 160 | 75 | 140 | 70 | 160 | 1,228 | |
| × 700 | 910 | 700 | 1,332 | ||||||||
| × 800 | 1,010 | 800 | 1,434 | ||||||||
| × 900 | 1,110 | 900 | 1,540 | ||||||||
| ×1000 | 1,210 | 1,000 | 1,647 | ||||||||
| ×1100 | 1,310 | 1,100 | 1,752 | ||||||||
| ×1200 | 1,410 | 1,200 | 1,858 | ||||||||
| ×1300 | 1,510 | 1,300 | 1,965 | ||||||||
| ×1400 | 1,610 | 1,400 | 2,075 | ||||||||
| ×1500 | 1,710 | 1,500 | 2,181 | ||||||||
| ×1600 | 1,810 | 1,600 | 2,287 | ||||||||
| ×1700 | 1,910 | 1,700 | 2,397 | ||||||||
| ×1800 | 2,010 | 1,800 | 2,499 | ||||||||
| 900× 700 | 1,190 | 920 | 900 | 700 | 170 | 75 | 145 | 75 | 170 | 1,442 | |
| × 800 | 1,020 | 800 | 1,555 | ||||||||
| × 900 | 1,120 | 900 | 1,662 | ||||||||
| ×1000 | 1,220 | 1,000 | 1,773 | ||||||||
| ×1100 | 1,320 | 1,100 | 1,883 | ||||||||
| ×1200 | 1,420 | 1,200 | 1,994 | ||||||||
| ×1300 | 1,520 | 1,300 | 2,105 | ||||||||
| ×1400 | 1,620 | 1,400 | 2,215 | ||||||||
| ×1500 | 1,720 | 1,500 | 2,331 | ||||||||
| ×1600 | 1,820 | 1,600 | 2,442 | ||||||||
| ×1700 | 1,920 | 1,700 | 2,552 | ||||||||
| ×1800 | 2,020 | 1,800 | 2,663 | ||||||||
| ×1900 | 2,120 | 1,900 | 2,774 | ||||||||
| 1000× 800 | 1,300 | 1,030 | 1,000 | 800 | 180 | 80 | 150 | 80 | 180 | 1,685 | |
| × 900 | 1,130 | 900 | 1,799 | ||||||||
| ×1000 | 1,230 | 1,000 | 1,908 | ||||||||
| ×1100 | 1,330 | 1,100 | 2,023 | ||||||||
| ×1200 | 1,430 | 1,200 | 2,139 | ||||||||
| ×1300 | 1,530 | 1,300 | 2,254 | ||||||||
| ×1400 | 1,630 | 1,400 | 2,369 | ||||||||
| ×1500 | 1,730 | 1,500 | 2,485 | ||||||||
| ×1600 | 1,830 | 1,600 | 2,606 | ||||||||
| ×1700 | 1,930 | 1,700 | 2,720 | ||||||||
| ×1800 | 2,030 | 1,800 | 2,836 | ||||||||
| ×1900 | 2,130 | 1,900 | 2,952 | ||||||||
| ×2000 | 2,230 | 2,000 | 3,066 | ||||||||
