| ニューウォルコン | ||||||
|---|---|---|---|---|---|---|

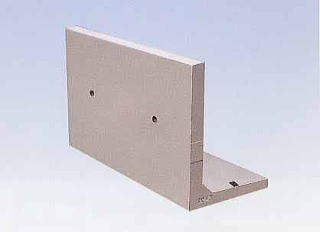

| プレキャストＬ型擁壁 |  |
|||||
| 特徴 | |||||||
|---|---|---|---|---|---|---|---|
| 国土交通大臣認定製品（建築基準法３８条及び宅地造成等規正法施工例１５条）です。宅地造成等規制区域内での使用が可能です。 |  |
||||||
| 従来の場所打ちコンクリート擁壁や、ブロック積みに比べ、機械施工で人員の削減と工期の短縮が図れ経済的です。 | |||||||
| 擁壁の表面全部の化粧が可能です。デザインされた表面は住まいをよりハイクォリティーに引き立てます。 | |||||||
| 宅地内の上載荷重としてｑ＝1.0（ｔｆ/㎡）まで載荷可能です。 | |||||||
| フェンスの取り付けが可能です。擁壁前面一杯にフェンスの取り付けが可能で用地に無駄が無く、フェンスの基礎工事も省略できます。 | |||||||
| 使用条件が適合すれば、道路用にも使用が可能です。 | |||||||
| 地盤及び背面土が良好（内部摩擦角φ＝30゜以上）な場合、より経済的な限定タイプを用意しています。 | |||||||
 |
 |
||||||
| ニューウォルコン標準型（φ25゜） | |||||
|---|---|---|---|---|---|

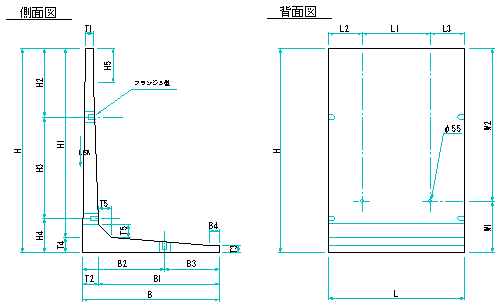

| 呼 び 名 | 寸 法 (mm) | 参考質量 (kg) |
|||
| H | L | B | |||
| Ⅱ型 0.5t/㎡ | 900 | 900 | 1995 | 700 | 823 |
| 1000 | 1000 | 750 | 901 | ||
| 1200 | 1200 | 850 | 1087 | ||
| 1500 | 1500 | 1100 | 1396 | ||
| 1800 | 1800 | 1300 | 1766 | ||
| 2000 | 2000 | 1400 | 2085 | ||
| 2300 | 2300 | 1500 | 2443 | ||
| 2500 | 2500 | 1700 | 2877 | ||
| 2800 | 2800 | 1800 | 3305 | ||
| 3000 | 3000 | 2000 | 3895 | ||
| Ⅲ型 1.0t/㎡ | 1000 | 1000 | 1995 | 750 | 901 |
| 1250 | 1250 | 900 | 1139 | ||
| 1500 | 1500 | 1100 | 1396 | ||
| 1750 | 1750 | 1300 | 1727 | ||
| 2000 | 2000 | 1400 | 2085 | ||
| 2250 | 2250 | 1500 | 2394 | ||
| 2500 | 2500 | 1700 | 2877 | ||
| 2750 | 2750 | 1800 | 3233 | ||
| 3000 | 3000 | 2000 | 3895 | ||
