ジョイントＬ型フリューム（ＪＦＬ）
		ＮＵＪ工法製品、水路深さ300〜1,500mmまでの１３断面

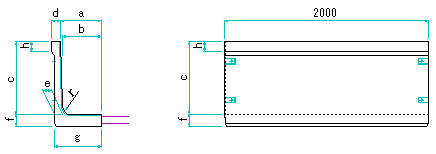

ジョイントＬ型フリューム
呼　び　名	寸　　法　　（mm)									参考質量 (kg)	備　　　　考
	a	b	c	d	e	f	g	h	r
300	150	130	300	60	60	60	190	50	50	131
400	200	175	400	60	65	65	240	50	50	179
500	250	225	500	75	75	75	300	70	70	265
600	300	275	600	85	85	85	360	70	70	361
700	350	320	700	100	100	100	420	80	80	495
800	400	370	800	105	100	100	470	80	80	561
900	450	410	900	110	110	110	520	80	80	673
1000	500	460	1,000	120	120	120	580	100	100	827
1100	550	505	1,100	140	140	140	645	100	100	1,067
1200	600	550	1,200	150	150	150	700	100	100	1,237
1300	650	595	1,300	150	150	150	745	100	100	1,316
1400	700	635	1,400	155	155	155	790	100	100	1,430
1500	750	680	1,500	160	160	160	840	100	100	1,566
