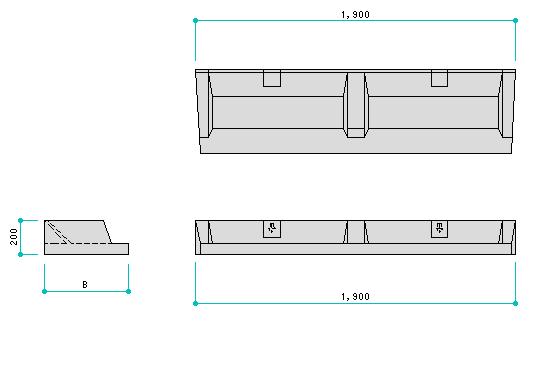

カセットウォール

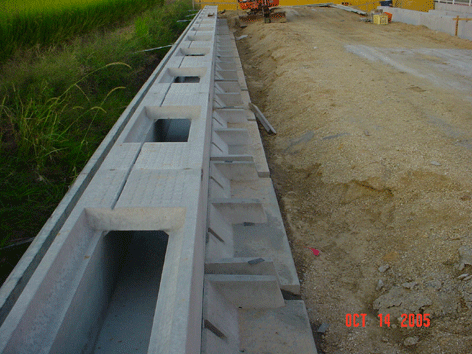

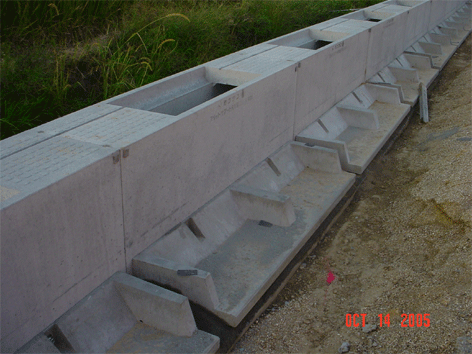

二次製品化された底版(カセットウォール)を取り付けることで、側溝本体の滑動を防止します。

特徴
道路幅員を有効活用できます。
側溝本体の滑動を防止します。

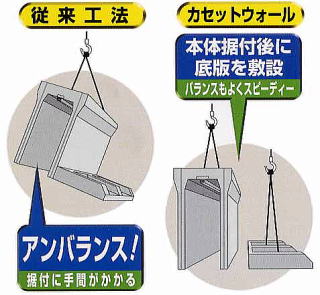

施工性が向上します。







カセットウォール使用表  B寸法 400〜1100mm
300サイズ 400サイズ 500サイズ 600サイズ
h B h B h B h B
歩道用 車道用 歩道用 車道用 歩道用 車道用 歩道用 車道用
300 400 400
400 400 400 400 400 400 400 400 400 400
500 500 500 450 500 450 500
600 600 500 600 500 600 450
700 550 700 550 700 550 700 500
800 600 800 600 800 600 800 550
900 650 900 650 900 900 600
1000 700 1000 700 1000 650 1000 650
1100 450 1100 1100 450 700 1100 700
1200 450 750 1200 750 1200 450 750
1300 550 800 1300 550
1400 850 1400 800
1500 600 850
700サイズ 800サイズ 900サイズ 1000サイズ
h B h B h B h B
歩道用 車道用 歩道用 車道用 歩道用 車道用 歩道用 車道用
700 400 450 700 400 400 700 400 400
800 550 800 550 800 450 800 400 450
900 900 900 550 900 550
1000 600 1000 600 1000 1000
1100 700 1100 700 1100 650 1100 600
1200 450 1200 1200 700 1200 700
1300 500 750 1300 450 750 1300 450 750 1300 450
1400 550 800 1400 550 800 1400 550 800 1400 500 750
1500 600 850 1500 850 1500 850 1500 550 800
1600 650 900 1600 600 900 1600 600 900 1600 850
1700 700 1000 1700 700 1000 1700 700 1700 600 900
1800 1800 1000 1800 700 1000
1900 750 1900
2000 750 1100
