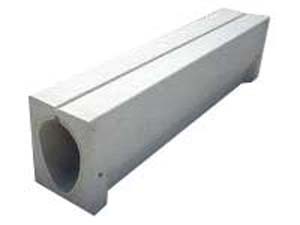

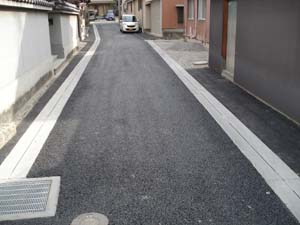

都市型側溝（200〜600型） NETIS 1999年登録製品
第2回国土技術開発賞受賞


特徴
コストの縮減
スリットによる連続集水のため、集水目的の高価なグレーチング付タイプを必要としません。従って、従来側溝と比べコストが大幅に縮減できます。
水理性の向上によるランニングコストの縮減
断面が卵形のため、小水量時に流速が大きくなり、清掃能力が向上します。
従って、側溝内底部に堆積物を持ちにくくなり、清掃の機会を飛躍的に減らすことができます。
集水性の向上
巾15mmのスリットによる連続集水のため、道路雨水を最短距離で側溝に収めることができます。
従って、縦断勾配が緩やかな場所でも、大雨の時でも街渠・側溝のうえに水がたまりません。
施工性の向上による工期の短縮
施工は特殊な「パーフェクトジョイント工法」を開発して用いました。てこの原理を利用したワンタッチ施工ですので、いわゆる目地工事は不要です。その結果、施工性が大幅に向上し、工事による交通規制期間が短縮し、交通渋滞の緩和に貢献できます。（即日解放が可能です）
騒音を防ぐ
車両が側溝上を通過してもフタによるガタツキ音が発生しませんので、道幅の狭い道路にも適しています。
　

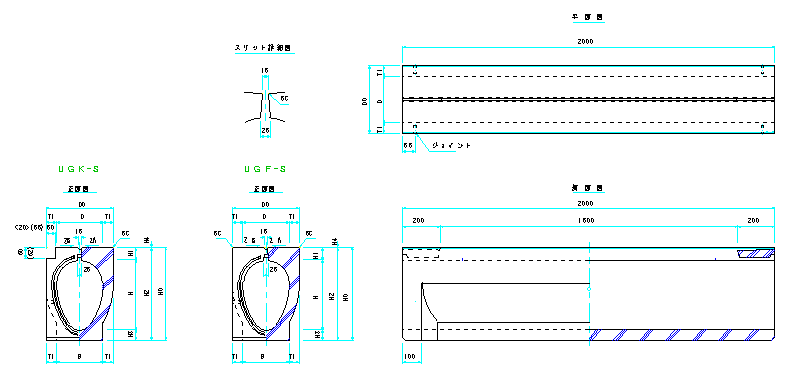

都市型側溝
呼び名 寸法(mm) 参考質量
(kg)		 備考
D H D0 H0 H1 H2 H3 H4 T1 B L L1
UGK-Sタイプ 200 150 225 260 347.6 65 345 55 2.6 55 150 2,000 100 256
250 200 300 310 423.1 65 420 55 3.1 55 200 343
300 250 375 360 498.6 65 495 55 3.6 55 250 437
350 300 450 420 599.2 70 595 75 4.2 60 300 582
400 350 525 470 674.7 70 670 75 4.7 60 350 671
500 450 675 580 840.8 80 835 80 5.8 65 450 988
600 550 825 700 1022.0 90 1,015 100 7.0 75 550 1,450
UGF-Sタイプ 200 150 225 260 347.6 65 345 55 2.6 55 150 2,000 100 262
250 200 300 310 423.1 65 420 55 3.1 55 200 358
300 250 375 360 498.6 65 495 55 3.6 55 250 452
350 300 450 420 599.2 70 595 75 4.2 60 300 597
400 350 525 470 674.7 70 670 75 4.7 60 350 685
500 450 675 580 840.8 80 835 80 5.8 65 450 998
600 550 825 700 1022.0 90 1,015 100 7.0 75 550 1,465

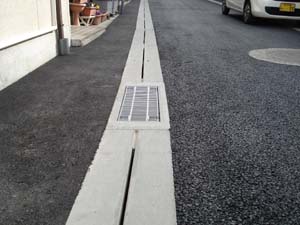

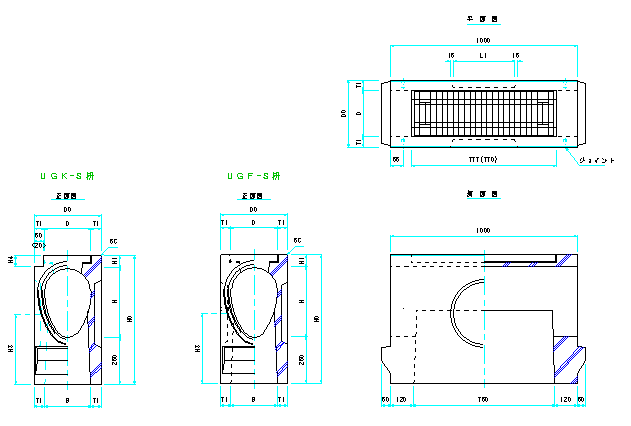

都市型側溝管理枡
呼び名 寸　　法　　(mm) 参考質量
(kg)		 備考
D H D0 H0 H1 H2 H3 T1 B L L1
UGK-Sタイプ 200 150 225 260 540 65 250 300 55 150 1,000 φ300 181
250 200 300 310 615 65 360 55 200 φ300 191
300 250 375 360 690 65 375 55 250 φ330 250
350 300 450 420 770 70 375 60 300 φ330 306
400 350 525 470 849.7 74.7 415 60 330 φ450 358
500 450 675 580 1,010,8 85.8 415 65 430 φ450 476
UGF-Sタイプ 200 150 225 260 540 65 250 300 55 150 1,000 φ300 184
250 200 300 310 615 65 360 55 200 φ300 198
300 250 375 360 690 65 375 55 250 φ330 257
350 300 450 420 770 70 375 60 300 φ330 313
400 350 525 470 849.7 74.7 415 60 330 φ450 365
500 450 675 580 1,010,8 85.8 415 65 430 φ450 483

　
