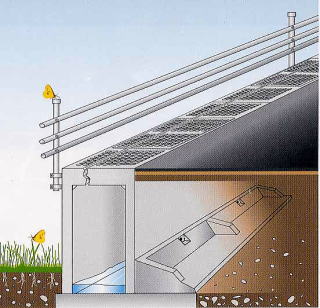

スリット付ARVS側溝(土留仕様) NETIS CG-980014-V
アートデザイン&ベンチスリット、水路幅300〜600mm

特徴
生活環境を素敵にデザイン
シンプルな表面のタイル模様が、歩道や街路、公園、広場などの景観に調和し、人にやさしい空間を演出します。
歩行者に安全
雨水や砂が滑りやすい状況をつくるフラットな面に対して、タイル模様の凹凸が歩行者の靴底に適度にグリップ、歩行に安全な滑り止め効果を生み出します。
ベンチスリットで機能性アップ
ハイヒール、傘等がスリットに挟まりにくくなりました。
高圧洗浄でも洗浄水が路面に噴出しなくなりました。
鍵、コイン等が側溝内に落ちにくくなりました。
歩行者の視線から側溝内部が見えなくなった為、心理的圧迫を解消し、一層歩きやすくなりました。


ベンチスリット部

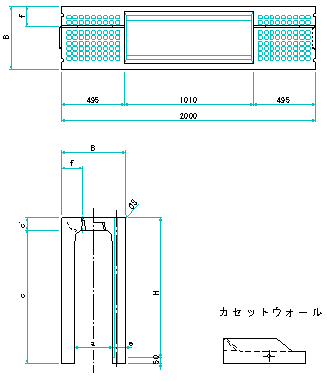

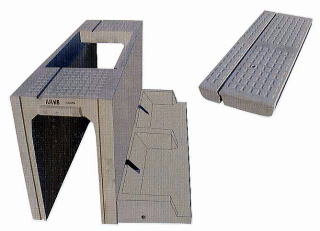

スリット付ARVS側溝
呼 び 名
(幅×深さ)
寸  法  (mm) 参考質量
(kg)
B H a c c' e f
300× 300 500 445 300 300 95 100 147.5 463
× 400 545 400 555
× 500 645 500 648
× 600 745 600 742
× 700 845 700 834
× 800 945 800 930
× 900 1,045 900 1,022
×1000 1,145 1,000 1,117
×1100 1,245 1,100 1,211
400× 400 610 560 400 400 110 105 161.5 631
× 500 660 500 730
× 600 760 600 827
× 700 860 700 926
× 800 960 800 1,021
× 900 1,060 900 1,120
×1000 1,160 1,000 1,221
×1100 1,260 1,100 1,321
×1200 1,360 1,200 1,419

スリット付ARVS側溝蓋
呼 び 名 寸 法 (mm) 参考質量
(kg)
B f t L
300 401 110.5 95 1,004 79
400 501 120.5 110 117
