| ＧＵブロック | NETIS KT-160028-VE | |||||||
|---|---|---|---|---|---|---|---|---|
| 仮設防護柵用プレキャストコンクリート連続基礎ブロック |  |
|||||||
| ■特 徴 | ||||||
|---|---|---|---|---|---|---|

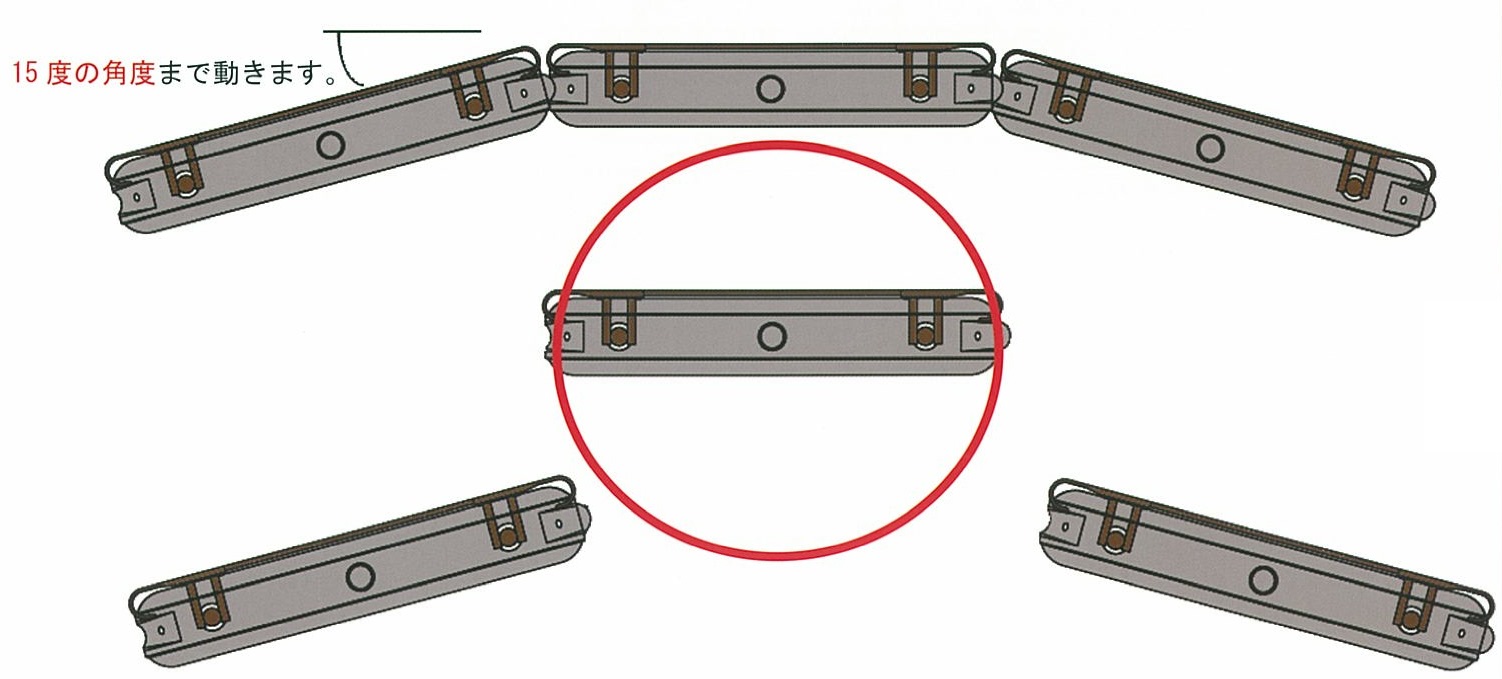

| １．設置・撤去・移動を素早くできます。 ２．クレーン以外にフォークリフトでも施工が可能です。場合によってはハンドリフターも。 ３．クレーン作業時にズレを防止するためワイヤー、ベルトスリング用溝を設けてあります。 ４．フォークリフト用の挿入穴は、道路の片勾配による排水孔にもなります。 ５．ブロック形状は左右対称なため、吊り上げ時のバランスが良く安定します。 ６．支柱の差し込み穴には、底を設けて砂漏れを回避します。 ７．ガードレールの支柱の位置決めをするためのガイドが底部にあります。 ８．ブロック同士がプレート連結のため、破損した場合はボルトを外し部分的に取外しができます。  ９．15度の角度範囲は可動します。歩道側への安全対策のため、15度以上はブロック同士が干渉して可動を抑制します。 |
||||||
| ■規格寸法 | ||||||
 |
||||||

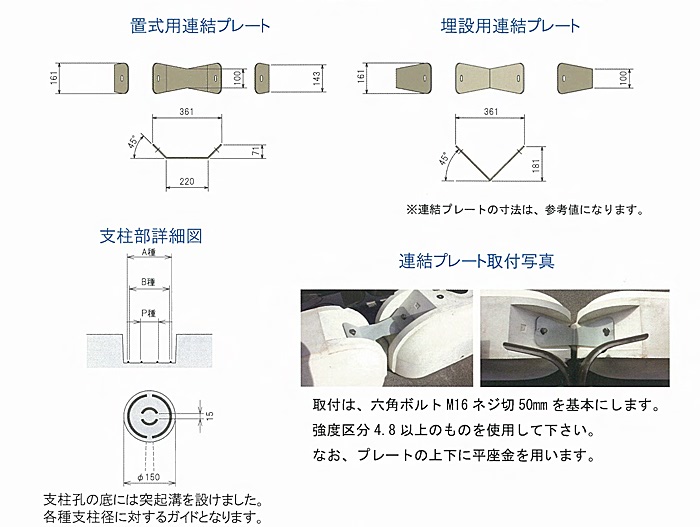

| ■連結プレート | ||||||
 |
||||||

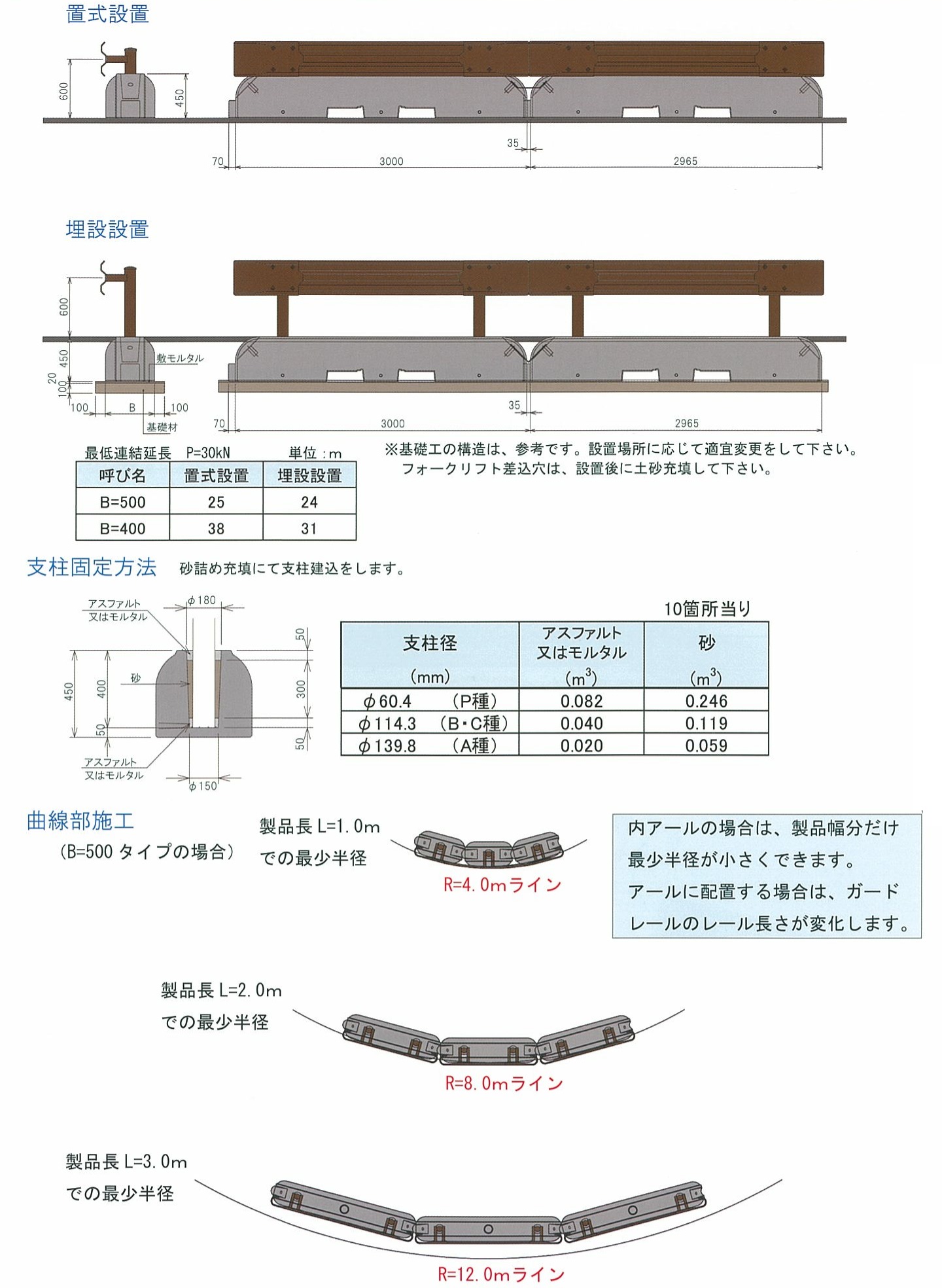

| ■標準構造図 | ||||||
 |
||||||

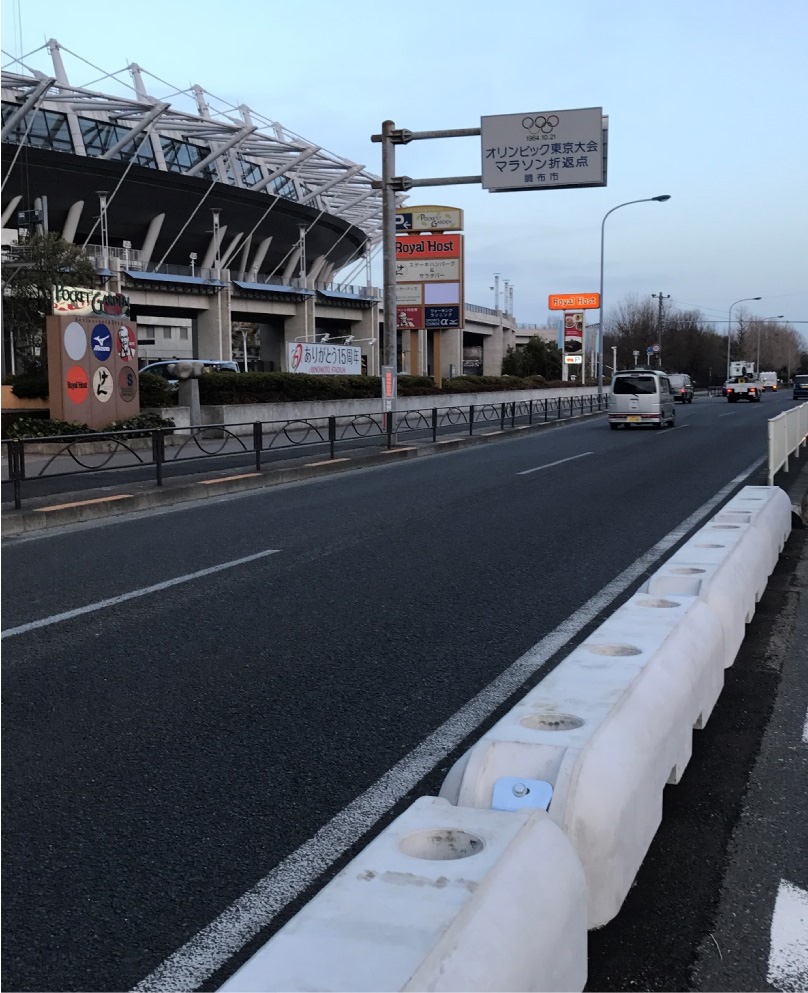

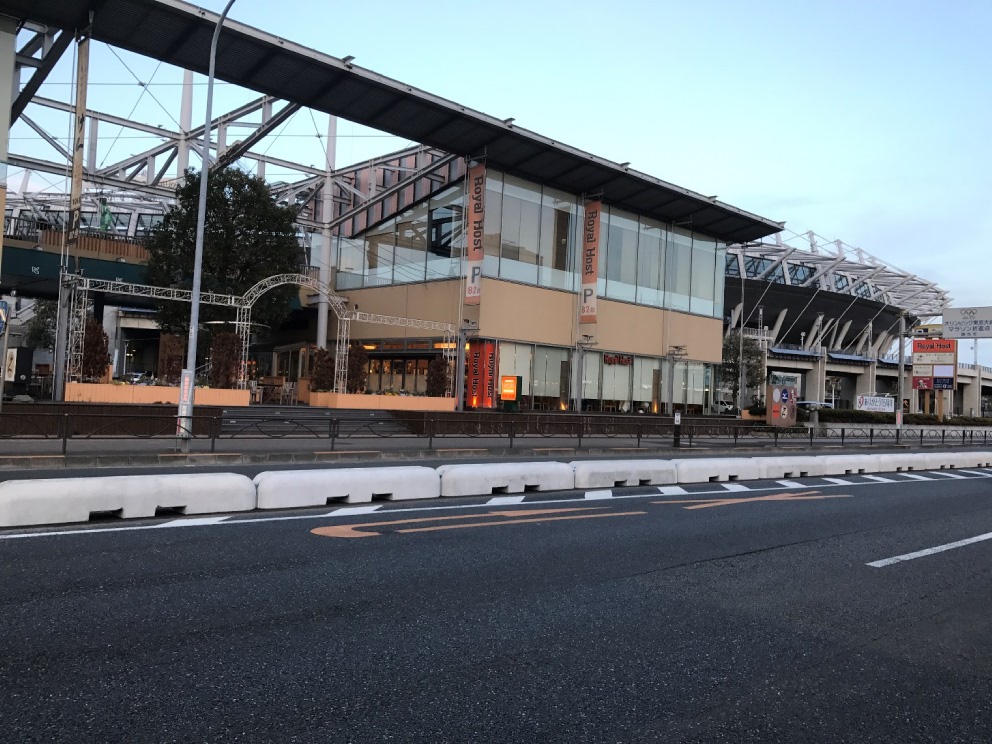

| ■施工写真 | ||||||
 国土交通省沼津河川国道御殿場維持出張所 |
||||||
  関東地方整備局相武国道事務所 |
||||||
